插座面板注射模設計

文件大小： 1.74 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

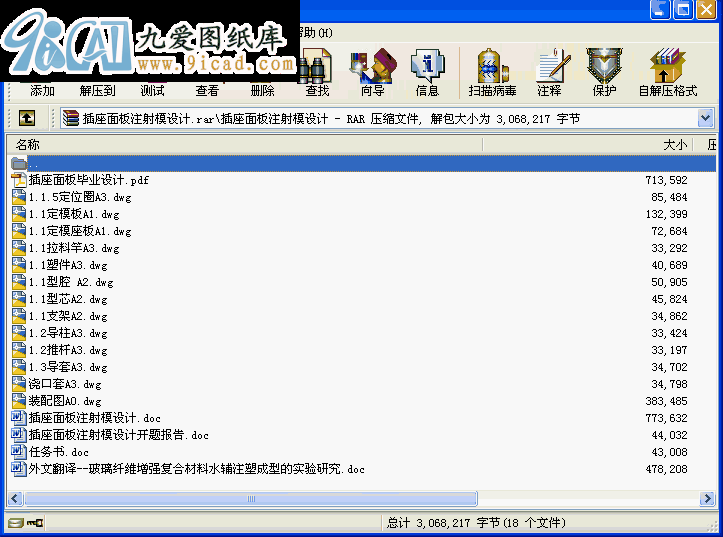

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本次設計是插座面板注塑模設計。塑件確定采用聚乙烯材料，該材料具有絕緣性好、強度高、價格低廉可用于雙孔、三孔插座。該設計使用了Pro/E軟件對插座面板進行三維造型，即利用參數化實體造型的方法，為更加高速、快捷的造型、生產提供了一種切實可行的辦法。設計以單分型面注塑模，型腔采用的是一模兩腔注射。該塑件采用側澆口注射和組合式型腔設置，推出形式為兩桿推出機構完成塑件推出。
我在這次設計中借閱了大量的文獻，還通過互聯網查找了相關資料，設計過程比較完整。

關鍵詞單分型面注射模；插座；聚乙烯
目錄
1 緒論 1
1.1前言 1
1.2 塑料工業簡介 1
1.3 我國塑料�，F狀 2
1.4 塑料模發展趨勢 3
2 塑件的分析 4
2.1塑料材料的選擇(分析) 4
2.2塑件的尺寸、精度 4
2.3塑件的幾何形狀 4
2.3.1脫模斜度 4
2.3.2脫模斜度方向 5
2.3.3塑件的壁厚 5
2.3.4塑件的加強筋 5
2.3.5圓角 5
2.3.6塑件的支承面 5
2.3.7塑件上的孔 5
3 注射設備的選擇 7
3.1有關制品的計算 7
3.2注射機型號的確定 8
4 分型面的選擇 9
5 塑料件的工藝尺寸的計算 11
6 模具型腔壁厚的計算 14
7 普通澆注系統設計 16
7.1澆注系統的作用 16
7.2設計的基本原則 16
7.3 普通澆注系統的組成與設計 16
7.3.1主流道 16
7.3.2分流道 18
7.3.3.冷料穴和拉料桿設計 19
7.3.4澆口設計 20
8 排氣系統的設計 23
9 結構零部件設計 24
9.1.標準模架 24
9.2.支承零部件設計 24
9.3.合模導向機構設計 25
9.3.1導向機構的作用 25
9.3.2導柱 25
9.3.3導套 25
9.3.4導柱導向機構設計要點 26
10 推出機構設計 27
10.1推出機構定義 27
10.2推出機構設計原則 27
10.3脫模阻力計算 27
10.4注射機及各個參數的校核 27
10.5推桿推出位置的選擇 29
10.5.1推桿的復位 29
10.5.2推件板的設計 29
11 溫度調節系統 30
11.1模具溫度及其調節的重要性 30
11.2.模具溫度與塑料成型溫度的關系 30
11.3冷卻系統的結構設計 30
11.3.1冷卻介質 30
11.3.2冷卻系統的設計原則 31
11.3.3 冷卻裝置的理論計算 31
結論 33
致謝 34
參考文獻 35
附錄 36
附錄1 36 ...
