單吊桿式鍍板系統設計

文件大小： 2.39 MB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

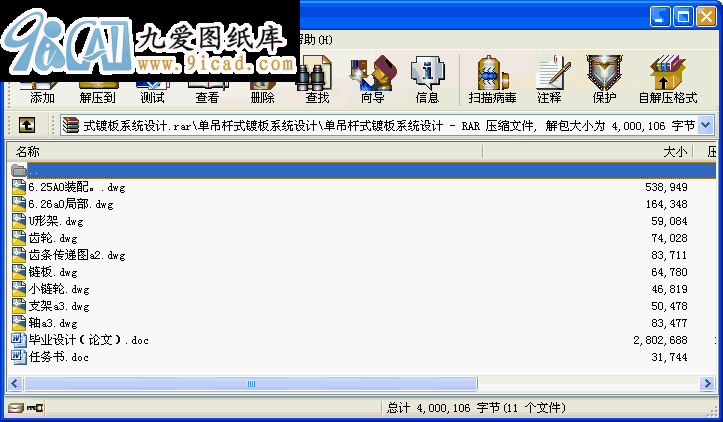

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

在的高溫鍍液中進行PVC板(400 500 3)上鍍銅實驗，是比較危險的一項工作，因為高溫鍍液會散發出有毒氣體，所以采用封閉操作是必要的，這里應用一樓電鍍，二樓裝卸比較安全�？紤]電鍍質量情況，要求電鍍過程中鍍板必須有450的旋轉擺動和來回直線平動，同時注意水溫的控制、溶液濃度變化和陽極銅塊的充分，以達到全自動化的操作目的。本設計的完成對于電鍍板件質量的研究有著重大的制導意義。
通過本設計，可以得出全面提高鍍板質量，提高生產效率，和鍍件在溶液中的運動方式以及運動時間有很大關系。必須保證PVC板能快速、準確的和鍍液充分接觸，在規定時間內達到特定的要求。這就要求我們設計出高效、合理的運動裝置。
為了設計高效、合理的運動裝置，我們必須掌握現代化的設計思想，先進的設計理論，正確的設計方法方能設計出符合要求的電鍍系統。

關鍵詞：單吊桿式； PVC板；鍍銅；自動化控制

目錄

引言 1
第1章緒論 2
1.1 論文研究的背景與內容 2
1.2 論文研究的重要意義 2
第2章鍍板系統總體方案的設計 3
2.1 設計的任務和要求 3
2.1.1 設計的主要任務 3
2.1.2 設計的要求 3
2.2 設計的綜述 3
2.3 設計步驟 3
2.3.1 根據目的功能確定產品規格、性能指標 4
2.3.2 系統功能部件、功能要素的劃分 5
2.3.3 接口的設計 5
2.3.4 綜合評價 5
2.3.5 可靠性復查 6
2.3.6 試制與調試 6
2.4 傳動裝置的選擇 6
2.4.1 傳動裝置選擇時應考慮的因素 6
2.4.2 傳動裝置選擇的原則 6
2.5 運動參數的設計 7
2.5.1 實現鍍板上下運動的參數設計 7
2.5.2 實現鍍件左右平動的參數設計 17
2.5.3 實現鍍件擺動的參數設計 1、設計方案的確定 21
第3章零部件的潤滑和密封 25
3.1 零部件的潤滑 25
3.2 零部件的密封 26
第4章自動化控制系統的設計 28
4.1 液面自動控制裝置氣動系統的設計 28
4.2溫度傳感器 28
第5章控制電路的設計 30
5.1 控制電路的設計 30
結論與展望 31
致謝 33
參考文獻 34
附錄A：引用的英文文獻及其譯文 35
附錄B：主要參考文獻摘要 47

...
