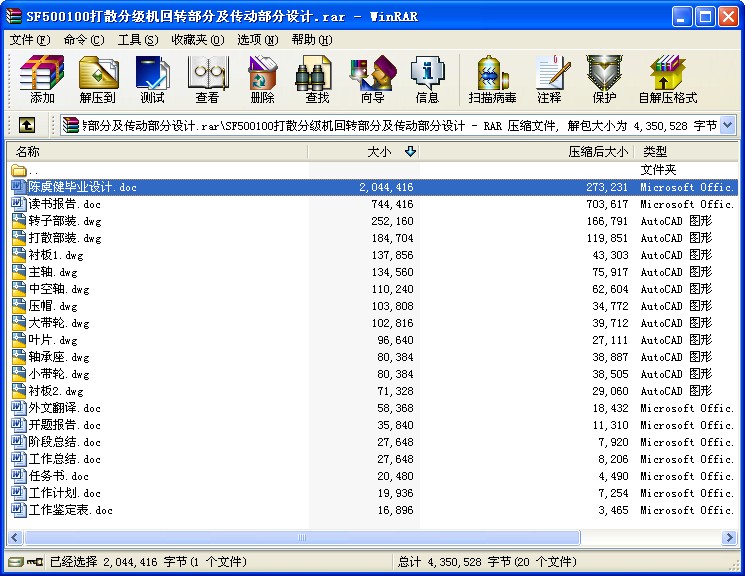

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

SF500100打散分級機回轉部分及傳動部分設計
摘要
打散分級機是九十年代初問世的新型料餅打散分選設備，集料餅打散與顆粒分級于一體，與擠壓機配套使用，可以消除擠壓粉碎機邊緣漏料和開停機過程中及正常工作時未被充分擠壓的大顆粒對后續球磨系統產生不利的影響，以獲得大幅度增產節能的效果。打散分級機利用離心沖擊破碎原理對物料進行打散，利用慣性及空氣動力學原理對散狀物料實現分級。
為了提高擠壓預粉磨工藝系統的產量，將更多的粉磨功移至磨外由擠壓打散回路承擔，提高入磨物料的粒度和易磨性，本課題設計了水泥粉磨系統中擠壓磨后續設備打散分級機。整臺打散分級機采用整體緊湊設計的方法，降低了占據空間，且提高了打散和分級的效率。根據打散分級機的工作要求，采用工序高度集中的原則，確定了打散分級機的整體傳動方案，應用最優化的方法設置了打散盤及風輪的轉速，分析計算了系統的運動和動力參數確定了傳動比。進行了電動機的選擇、帶輪的設計、軸的結構設計、軸的強度校核、鍵連接的選擇計算、滾動軸承的類型代號選擇、軸承的壽命計算、聯軸器的選擇計算。在此方案的基礎上還進行了改進設計，將雙傳動拆開，這樣優化了軸的設計，提高了系統的穩定性。

關鍵詞：輥壓機；擠壓粉磨工藝系統；打散分級機；
The design of the rotary body and the transmission part of SF500/100 Scatter grading device
Student: CHEN Yu-jian Teacher: QIN Jian-hua
Abstract: Scatter grading device is the new blank cake which is published at the beginning of the 90's hits the divergence to choose the equipment, the aggregate cake to scatter with the size grading in a body, with the extruder necessary use, it may eliminate the disadvantageous influence extrusion grinder edge funnel and opens in when the engine off process and the normal work the big pellet which fully extrudes to the following grinding system has not been produced, which obtains the effect of the large scale production increase energy conservation. Scatter grading device carry on using the centrifugal impact crash principle to the material scatters, to disperse the shape realization graduation using the inertia and the aerodynamics principle.
In order to improve the grinding process system extrusion production, will more grinding work moved to the ground by extrusion scattered for loop, improve the grain size and material into the grinding mill sex, the subject of cement griding system design in grinding follow-up equipments scattered extrusion sorting machine. The whole machine by whole grade machine scattered compact design method, reduce the occupy space, and improve the efficiency of the scattered and classification. According to the classification of the machine work requires scattered, the process of the high concentration of principle, determined the classification of the whole machine scattered transmission scheme, the application of optimization methods set the speed of the rotor disc and scattered, calculating the system of sport and dynamic parameters determined the transmission. The choice of the motor, with the design of the shaft, wheel shaft structure design, the intensity, key link choice calculation, rolling bearing type selection, bearing life code calculation, the choice of the coupling calculation. On the basis of this project was the design improvement, will double drive apart, so the design of optimized shaft, improve the stability of the system.

Key words： Roller press; Compressed grinding system; Scatter grading device;
目次

摘要 I
Abstract. II

第1章緒論 1
1.1 前言 1
1.2 選題背景及意義 1
1.3 此次設計研究的主要內容應解決的問題 1
第2章總體方案論證 2
2.1 設計方案的分析 2
2.2 打散分級機的工作原理 2
2.3 打散分級機的結構分析 3
2.4 轉子部分分析 5
2.4.1 回轉部分分析 5
2.4.2 傳動部分分析 6
2.5 方案二 6
第3章打散部分設計 7
3.1 電動機的選擇 7
3.2 帶輪的設計計算 7
3.3 軸的設計與強度校核 9
3.3.1 確定輸出軸運動和動力參數 9
3.3.2 軸的結構設計 10
3.3.3 軸的受力分析與計算 12
3.3.4 精確校核軸的疲勞強度 13
3.3.5 軸的靜強度校核 17
3.4 滾動軸承的壽命計算 17
第4章分級部分設計 19
4.1 電動機的選擇 19
4.2 軸的設計 19
4.2.1 選擇軸的材料 19
4.2.2 確定輸出軸運動和動力參數 19
4.2.3 軸的結構設計 20
第5章風輪的結構設計 23
第6章結論 25

致謝 26
參考文獻 27
附錄 28 ...
