文件介紹：

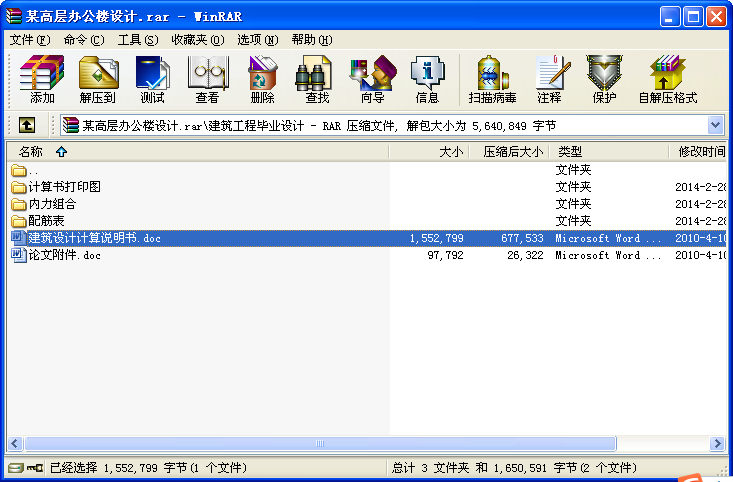

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

某高層辦公樓設計
一、設計資料
（1）設計標高：室內設計標高±0.000,室內外高差450mm.
（2）墻身做法：采用加氣混凝土塊，用M5混合砂漿砌筑，內粉刷為混合砂漿底，紙筋灰面，厚20mm，“803”內涂料兩度。外墻采用貼面磚，1：3水泥砂漿底厚20mm。
（3）樓面作法：樓板頂面為水磨石地面，樓板底面為15mm厚白灰砂漿天花抹面，外加V型輕鋼龍骨吊頂。
（4）屋面作法：現澆樓板上依次鋪20mm厚水泥砂漿找平層、300mm厚水泥珍珠制品隔熱找平層、20mm厚水泥砂漿找平層和SDC120復合卷材，下面依次為15mm厚白灰砂漿天花抹面和V型輕鋼骨龍吊頂。
（5）基本風壓：ωo=0.3KN/m2(地面粗糙度屬C類)。
（6）基本雪壓：S0=0.3KN/m2。
（7）抗震設防烈度：八度（0.2g）第二組，框架抗震等級為二級。
（8）地質條件：
由上至下：
人工添土：厚度為1m
粉質粘土：厚度為7m，地基承載力特征值為500KPa
中風化基巖：巖石飽和單軸抗壓強度標準值為3.6MPa
建筑場地類別為Ⅱ類；無地下水及不良地質現象。
活荷載：上人屋面活荷載2.0KN/m2，辦公室樓面活荷載2.0KN/m2,走廊樓面活荷載2.5KN/m2,檔案室樓面活荷載2.5KN/m2。
目錄

中文摘要…………………………………………………………………………………………Ⅰ
英文摘要…………………………………………………………………………………………Ⅱ
一、設計資料……………………………………………………………………………………1
二、結構布置及結構計算簡圖的確定…………………………………………………1
三、荷載計算……………………………………………………………………………………3
四、內力計算…………………………………………………………………………….…… 10
五、內力組合……………………………………………………………………………………56
六、截面設計……………………………………………………………………………………56
七、框架節點核心區抗震驗算…………………………………………………………56
八、基礎設計………………………………….………………………………………………58
九、板式樓梯設計…………………………………………………………………….…… 60
參考文獻…………………………..……………………………………………………….…… 63

二、結構布置及結構計算簡圖的確定
結構平面布置如圖1所示。各梁柱截面尺寸確定如下：
主梁：取h=1/9ｌ=1/9×7200=800mm，取h=800mm,取b=350mm，
次梁：取h=1 /16ｌ=1/16×7200=450mm，取h=500mm,取b=250mm，
柱子：取柱截面均為b×h=600×600mm，現澆板厚為100mm。
�、圯S線為計算單元，結構計算簡圖如圖2所示，根據地質資料，確定基礎頂面離室外地面為500mm，由此求得底層層高為4.7m。各梁柱構件的線剛度經計算后列于圖2中，其中在求梁截面慣性矩時考慮到現澆樓板的作用，取I=2I0（I0為不考慮樓板翼緣作用的梁截面慣性矩）。梁柱均采用C30混凝土。由于后面梁的組合彎矩過大，相對受壓區高度超過了界限受壓區高度，所以改用C40混凝土，因為梁柱剛度成比例增加，不會引起后面分配系數的改變。地震作用下的彈性側移將更小，一定符合要求。
...
