塑料模具課程設計及CAD圖紙

文件大小： 961.08 KB
下載次數：
文件評級：
更新時間：2014-09-24
發布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

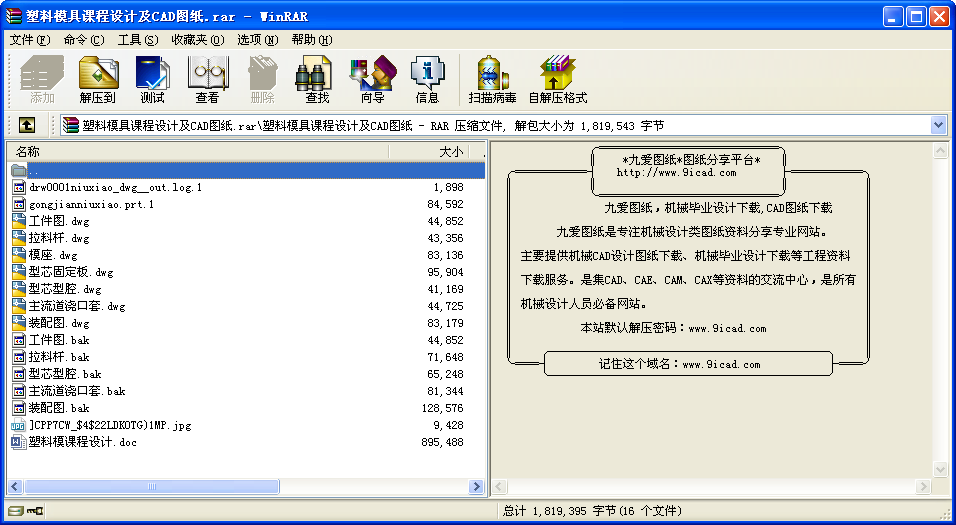

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

塑件是固體膠的上端蓋，壁厚均勻，結構簡單，其零件圖如下圖所示。塑件的材料采用丙烯腈-丁二烯-苯乙烯共聚物(ABS樹脂)，精度等級為IT5，生產類型為大批量生產。
一. 塑件的工藝性分析：
（1）塑件的原材料分析
塑件的材料采用丙烯腈-丁二烯-苯乙烯共聚物(ABS樹脂)，是一種強度高、韌性好、易于加工成型的熱塑型高分子材料。
成型特點：
1.ABS在升溫時粘度增高，所以成型壓力較高，故塑件上的脫模斜度宜稍大，ABS易吸水，成型加壓前應進行干燥處理，ABS易產節痕，模具設計時應注意盡量減少澆注系統對料流的阻力。
2.ABS外觀為不透明呈象牙色粒料， ABS相對密度為1.05左右，吸水率低。ABS的氧指數為18～20，屬易燃聚合物，火焰呈黃色，有黑煙，并發出特殊的肉桂味。
3.ABS有優良的力學性能，其沖擊強度極好，可以在極低的溫度下使用；ABS的耐磨性優良，尺寸穩定性好，又具有耐油性，可用于中等載荷和轉速下的軸承。ABS的力學性能受溫度的影響較大。
4.ABS的熱變形溫度為93~118℃，制品經退火處理后還可提高10℃左右。ABS在-40℃時仍能表現出一定的韌性，可在-40~100℃的溫度范圍內使用。
（2）塑件的結構和尺寸精度及表面質量分析：
1.塑件的結構分析
①從零件圖看，該塑件的外形為圓柱形，壁厚均勻，一端中空，外圓直徑Φ20mm，內圓Φ18mm，壁厚1mm，上端為圓角過渡。
②由于該塑件無側孔和內凸，所以不用考慮側向分型抽芯裝置。
③為使塑件順利脫模，可在塑件內部處增設1°～2°的拔模斜度。
綜上所述，該塑件可采用注射成型加工。
2.塑件的尺寸精度分析
按MT5查取有關尺寸公差，塑件主要尺寸的公差如下所示：
Φ17.73 Φ19.68 24±0.16
3.塑件的表面質量分析
該塑件要去外觀光潔、色彩艷麗，不允許有成形斑點和熔接痕，表面沒有缺陷、毛刺,表面無特殊要求，故比較容易實現。 ...
