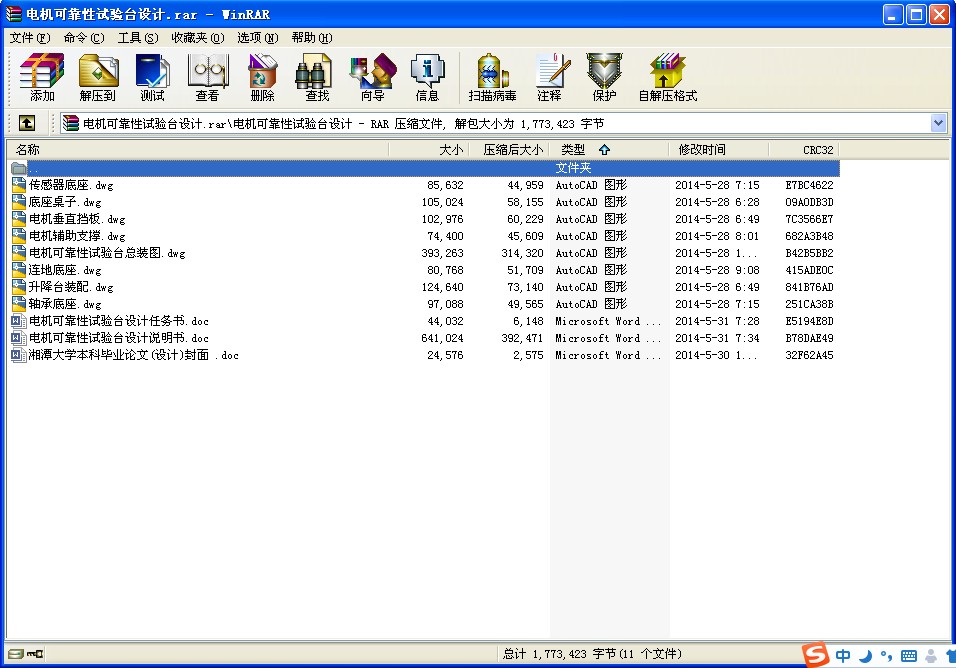

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

電機可靠性試驗臺全套設計
一、主要內容及基本要求
研究內容：設計一個能進行無刷直流電機可靠性試驗臺，要求通過增加電機載荷　的方式對無刷直流電機進行加速壽命試驗。具體內容如下：　　　　　　　　　
　　　1．無刷直流電機可靠性試驗臺的總體方案設計　　　　　　　　　　　　　　　　　　
　　　2．動力元件的選擇　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　3．傳動機構的設計　　　　　　　　　　　　　　　　　　　　　　　　　　　
　　　4．其他零部件的設計　　　　　　　　　　　　　　　　　　　　　　　　　　　　
　基本要求：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
1．技術指標要求符合設計要求。
2．繪制測試臺總裝配圖和主要零件圖。要求圖紙不少于2.5張A0圖紙。
　3．翻譯一篇不少于3000字的外文文獻。
　4．撰寫畢業設計說明書，要求不少于1萬字。

二、重點研究的問題
1．電機可靠性試驗臺設計中測試方案的選擇�！　　　　　　　　　　　　�
2．關鍵零部件的計算與設計。
3．技術指標：轉速：2000rpm　　　功率：400W　　　
電機可靠性試驗臺設計

摘要：主要是控制測功機對無刷直流電機進行空載、加載、堵轉試驗。通過傳感器以及相關的儀器儀表來顯示電機的轉速、轉矩、功率等相關參數曲線，來分析電機的可靠性。

關鍵詞：無刷直流電機;可靠性;試驗臺
The Design of the Motor Reliability Test-bed

Abstract： It mainly controls the dynamometer for brushless DC motor no-load, load, locked rotor test.Sensors and related instrumentation to display the curve of the motor speed, torque, power and other relevant parameters to analyze the reliability of the motor.

Keywords: Brushless DC Motor，Reliability，Test-bed
目錄
第一章緒論 2
1.1 選題的目的和現實意義 2
1.2 國內外關于可靠性的基本研究情況 3
1.2.1國內外有關可靠性標準概況 3
1.3 可靠性的相關理論 5
1.3.1 可靠性的基本概念 5
1.3.2可靠性的要素 5
第二章電機可靠性試驗臺的整體方案設計 6
2.1 電機可靠性試驗臺的工作原理 6
2.1.1 無刷直流電機加速壽命試驗的概念 6
2.1.2 加速壽命試驗的類型 6
2.1.3 電機可靠試驗臺的工作原理 7
2.1.4 電機可靠性試驗臺的基本功能 7
2.2 電機可靠性試驗臺整體方案 8
2.2.1電機可靠性試驗臺的三種方案 8
2.2.2 電機可靠性試驗臺的最終選用 10
2.3 本章小結 10
第三章電機可靠性試驗臺關鍵零部件的設計與計算 11
3.1 無刷直流電機的選擇 11
3.1.1 無刷直流電機的概念 11
3.1.2 直流無刷電機的選型： 11
3.2測功機的選擇 13
3.2.1 測功機的分類 13
3.2.2 測功機型號的選擇 13
3.3 扭矩傳感器的選擇 16
3.4 本章小結 17
第四章其他零部件的設計與計算 18
4.1聯軸器的選型 18
4.2 鍵的選型 20
4.2.1 鍵的選擇 20
4.3 螺栓、螺母與墊片的選型 21
4.4 螺旋升降機的選型 21
4.5 電機可靠性試驗臺大平板桌的設計 22
4.6 扭矩傳感器輔助支撐設計 23
4.7 無刷直流電機的垂直擋板的設計 23
4.8 無刷直流電機過渡底板的設計 24
4.9 升降機架的設計 25
4.10本章小結 25
致謝 27
參考文獻 28
附錄 ...
