文件介紹：

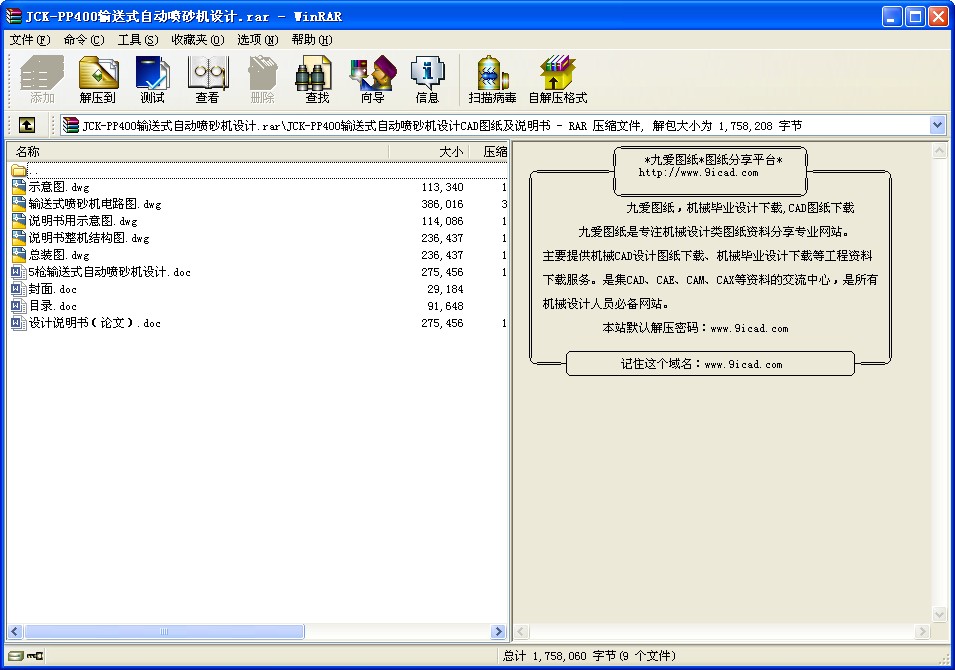

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

JCK-PP400輸送式自動噴砂機設計
目錄

1、用途…………………………………………………………. ..1
2、適用工作條件…………………………………………….. ….2
3、噴砂加工范圍………………………………………………....2
4、噴砂加工方式……………………………………….. ……….2
5、噴砂機工作原理……………………….…………………….. 2
6、噴砂機主要結構及其操作程式.……………………………...3
7、維護保養及故障排除.…………………………………….. …6
8、故障分析及排除………………………………………………10
9、保養、維修…………………………………………….….. ...11
10、運輸、儲存……………………………………………….…14
11、拆包及檢查……………………………………….. ………..15
12、服務……………………….……………………………….. .15
13、定貨須知…………………………………………………….16
14、輸送式自動噴砂機易損件表……………………………….17
15、電氣控制及觸摸屏操作說明……………………………….18
16、質保服務條款說明………………………………………….28
附圖
噴砂機主體結構外型圖
噴槍組成示意圖
噴砂機電路控制圖
1、用途
本設備為艙式內循環自動干噴砂機，為針對貴公司產品并結合其工藝專業設計制作。同時本設備也具備干式噴砂機所擁有的用途。
◇本設備同時也適用于以下類型的表面加工：
1.1適用于干式噴砂及噴丸加工；
1.2適用于中小型零件的大批量噴砂（丸）加工；
1.3清理熱處理件、焊接件、鑄件、鍛件等表面的氧化皮等，清理質量可以達到Sa3級；
1.4清理機加工件的微毛刺、表面殘留物等；
1.5工件表面涂、鍍前的預處理加工，可獲得活性表面，提高涂、鍍層的附著力；
1.6其他加工方法難以完成的精度高、粗糙度Ra值小、形狀復雜零件的光飾加工；
1.7玻璃表面噴繪、雕刻；
1.8可以在一定范圍內增加或減小工件表面的粗糙度Ra值；
1.9改善運動配合偶件的潤滑條件，能降低運動配合偶件的運動噪音等；
1.10也適合用作舊機件的翻新處理。
2、適用工作條件
1) 環境條件：本機應在環境溫度為5~40℃，相對濕度不大于85%的環境條件下正常工作。
2）電源條件：三相交流電源、380V、50Hz，本機單臺最大功率約為8.036KW。
3）氣源條件：接入本機的氣源接口為1.5寸，壓縮空氣表壓量程為0 ~0.8MPa，壓縮空氣流量不小于8m3/min，壓力不得低于5.5Kgf。
◇ 用戶使用現場應具備上述工作條件
3、噴砂機加工范圍
本機適用于平板類工件的外表面噴砂加工，清除外表面的污垢、劃痕及其它雜物，使表面達到啞光狀態。最大加工寬度：70mm，長度不限，也可用于其它盤類零件的內表面噴砂。
4、噴砂加工方式
噴砂時，由工人將工件連同工裝放在輸送帶上，當工件進入噴砂室噴砂工作時，5支固定的噴槍自動對其噴砂，經吹凈室清理工件表面散落的砂料后，工件從傳動裝置另一端輸出，并由工人作最后清理后取下。
5、噴砂機工作原理
該噴砂機采用吸入式噴砂，即利用壓縮空氣在噴槍內高速流動形成負壓產生的引射作用，將旋風分離器內的磨料通過噴砂管吸入噴槍內，然后隨壓縮空氣由噴嘴高速噴出，實現對工件表面的噴砂處理。
噴出后的磨料，落入集砂斗內，通過除塵箱頂部高壓風機吸回分離器內，將好的磨料和不能使用的微小粉塵自動分離，然后好的磨料落入旋風分離器儲砂斗內循環使用，粉塵則被吸塵器吸入除塵箱內落入集塵斗車中。
本機高效旋風分離器，大大提高分離的精度，有效的降低風機排風的含微塵濃度，減輕了除塵箱的負荷，提高了濾筒使用壽命。
6、噴砂機主要結構極其操作程式
噴砂機主要由以下幾個部分組成：
6.1機器主體
噴砂主機采用3mm冷軋鋼板焊接而成，外形尺寸：3000(L)×800(W)×1960(H)mm;
噴砂室尺寸：1250(L)×800(W)×1960(H) mm，輸送架寬為400 mm，輸送線高為980 mm。
6.2 工件傳送裝置
采用三角皮帶傳送裝置，帶動工件勻速運行，速度視工件噴砂效果可予調節。
傳送裝置由三相交流電動機驅動，電動機功率：0.4kw。電機由變頻器控制調速，可以適應不同工件的噴砂速度要求。
6.3噴槍及擺動機構
噴槍數量：5支，可以根據工件寬度大小適當增減投用數量，以達到最佳處理效果。
噴槍由專用特另設計的支架固定，可在一定范圍內調節，以達到噴砂均勻和提高工效。
噴嘴材質：碳化硼，噴嘴直徑：Φ8mm。
6.4壓縮空氣系統
壓縮空氣進入本機后，由壓力調節器調節壓力（5~8bar），并裝有壓力表顯示其數值（要求用戶提供壓力8bar以上，流量8~9m3/min的干燥壓縮空氣）。
6.5電氣系統
傳送電機功率：0.4kw，傳動比為1：200，三相交流電機帶變頻調速裝置； ...
