園區廢水處理中水回用工程施工圖

文件大小： 826.3 KB
下載次數：
文件評級：
更新時間：2020-10-29
發布人： xclfwy18

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

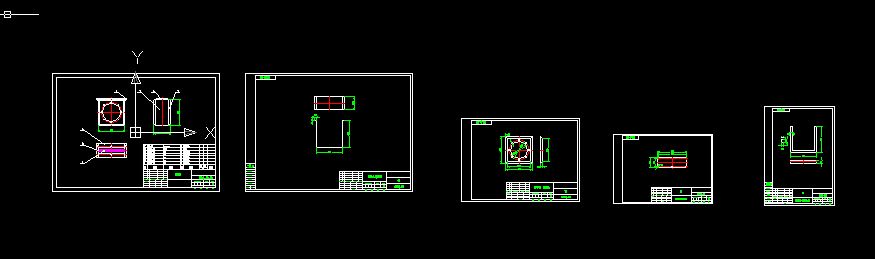

園區廢水處理中水回用工程施工圖
簡介：1、本設計±0.000米為室外地面標高，根據建設方提供的《場地豎向總平面圖》（檔案號：209A041，建施-02，2007104120）確定±0.000米處的絕對標高為1950.00米；圖中尺寸單位除注明外，標高為米，其余均為毫米； 2、本工程建筑合理使用年限為50年，耐火等級為二級，抗震設防烈度為8度； 3、材料：池及梁、板砼均為C30，所有墊層砼為C10。鋼筋：一級（φ）為HPB235鋼，二級（φ）為HRB335鋼。所有埋件及套管材料均采用Q235鋼材，焊條E43型，圖中未注分布鋼筋均為φ6@200； 4、砼防滲等級≥S8。池內、外壁及池底均需采用1：2水泥砂漿(摻5%防水粉)粉刷20厚； 5、為提高水池的不透水性，池內的1:2防水水泥砂漿抹面應分層緊密連續涂抹，每層的接縫上下需錯開。防水混凝土無抗滲試驗時應滿足以下施工要求：①水泥采用不低于425號普通硅酸鹽水泥；②每立方米混凝土的水泥用量宜控制在300～500Kg；③水灰比宜控制在0.55以下；④混凝土骨料需有良好級配，嚴格控制砂石含量，并振搗密實和加強養護； 6、所有管道穿池壁時，穿管處應預埋套管，具體做法見大樣圖，池壁內鋼筋不切斷，可繞過管孔； 7、池頂走道平臺兩側安裝護欄，詳欄桿大樣圖；平臺需于一端預留φ50孔洞，并放坡0.5%坡向此洞，以防止平臺積水； 8、所有外露埋件，欄桿均需刷防銹漆兩道，面漆兩道，所有地下鋼管均需作瀝青防腐處理； 9、綜合工房砌體采用MU10粘土實心磚，砌筑砂漿采用M7.5水泥砂漿。地坪采用1:2水泥砂漿壓光、找平。門窗采用普通塑鋼門窗或由建設方確定。內、外墻面作1:2.5水泥砂槳粉刷，頂棚、內墻面再作雙飛粉飾面。綜合工房外墻面及水池外立面不需進行飾面，如需飾面，由建設方根據整個園區實際情況確定。綜合工房屋面防水采用JS二布六涂；綜合工房頂及雨棚據現場情況安裝φ50排水管，以便雨季時排水； 10、基底持力層必須選擇在地基承載力≥150KPa的土層上，基坑開挖至設計深度應由地勘單位驗槽確認地基承載力，如地基承載力與設計值不相符時，應作換土處理； 11、所有縱向受力鋼筋保護層最小厚度：底板40mm，池壁35mm，頂板為25mm； 12、圖中一級（φ）鋼筋錨固長度為30d，二級（φ）鋼筋錨固長度為42d，鋼筋搭接長度為40d，搭頭應相互錯開； 13、地下水池施工期間注意基坑排水及基坑邊坡穩定情況，防止水池上浮及邊坡塌方。復土工作應及時進行，盡量縮短水池外露時間； 14、澆筑砼前，將鐵梯，墻管等預埋件按圖預先埋設牢固，防止澆筑混凝土時松動；工藝管道、電氣控制所需的管溝及預留洞口見相關圖紙并應事先留出，不得后敲鑿； 15、構筑物內均設置爬梯以方便檢修；爬梯位置可據檢查孔位置作適當調整； 16、土建施工須與其它相關專業配合進行，施工中發現問題或業主提出修改，應及時通知設計人員； 17、圖中未盡事宜，按相關施工及驗收規范標準執行。 ...
