活性炭吸附箱

文件大小： 2.89 MB
下載次數：
文件評級：
更新時間：2014-09-26
發布人： 184819733

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

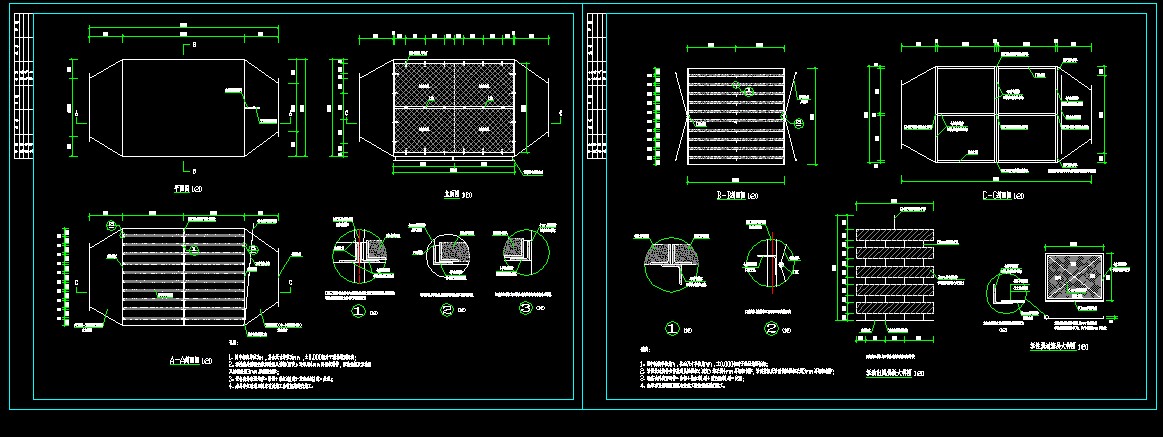

活性炭吸附箱
活性炭吸附箱是一種干式廢氣處理設備。由箱體和裝填在箱體內的吸附單元組成。根據吸附單元的數量和風量共分為多種規格，活性炭吸附箱選擇不同填料可以處理多種不同廢氣，主要包括叁大類：
1,酸性廢氣和酸霧（例如：NO2 、H2SO4 、HCL、HF等）
2,堿性廢氣（例如：NH3等）
3,有機廢氣和臭味（例如：苯類、酚類、醇類、醚類、酊類）
活性炭吸附箱對于濃度低于1000mg/m3的廢氣凈化后排放滿足GB16297-1996《大氣污染物綜合排放標準》。

應用范圍
活性炭吸附箱尤為適合低濃度大風量或高濃度間歇排放廢氣的作業環境。主要應用領域包括：電子元件生產、電池（電瓶）生產、酸洗作業車間、實驗室排風、冶金、化工廠、醫藥生產廠、涂裝車間、食品及釀造、家具生產
活性炭吸附箱可與噴漆室、烘干室和噴、烘兩用室配套使用，用于處理所產生的有機廢氣。
吸附單元
吸附單元是活性炭吸附箱內安裝的核心部件。每個吸附單元可裝填約35kg吸附劑（顆�；钚蕴�、活性炭纖維氈等）。吸附單元在設備箱體內分層抽屜式安裝，能夠非常方便從兩側的檢查門取出。并且檢查門開啟方便、密封嚴密。大型活性炭吸附箱的檢查門分為上下兩個，可以分別打開，單獨取下。也可以采用整體式結構從上部裝料，底部卸料的結構。
吸附原理
活性炭產品的性能指標可分為物理性能指標、化學性能指標、吸附性能指標，三種性能．活性炭的吸附可分為物理吸附和化學吸附。
物理吸附主要發生在活性炭去除液相和氣相中雜質的過程中。活性炭的多孔結構提供了大量的表面積，從而使其非常容易達到吸收收集雜質的目的。就象磁力一樣，所有的分子之間都具有相互引力。正因為如此，活性炭孔壁上的大量的分子可以產生強大的引力，從而達到將介質中的雜質吸引到孔徑中的目的。必須指出的是，這些被吸附的雜質的分子直徑必須是要小于活性炭的孔徑，這樣才可可能保證雜質被吸收到孔徑中。這也就是為什么我們通過不斷地改變原材料和活化條件來創造具有不同的孔徑結構的活性炭，從而適用于各種雜質吸收的應用。
除了物理吸附之外，化學反應也經常發生在活性炭的表面。活性炭不僅含碳，而且在其表面含有少量的化學結合、功能團形式的氧和氫，例如羧基、羥基、酚類、內脂類、醌類、醚類等。這些表面上含有地氧化物或絡合物可以與被吸附的物質發生化學反應，從而與被吸附物質結合聚集到活性炭的表面。
主要優點
吸附效率高
運行成本低
維護方便
能夠同時處理多種混合廢氣 ...
